Hydraulický rozvaděč dvourychlostní "TURBO" pro štípačky dřeva P81-Rs-G12

Detailní popis produktu

* dvourychlostní rozvaděč pro štípače dřeva * rozvaděč pro štípačky poloautomat * funkce turbo * speciálně konstruovaný pro štípačky

Rozvaděč pro štípačky dřeva "TURBO"

Dvourychlostní

Hydraulický  rozvaděč "TURBO" je dvoučinný jednosekční hydraulický ventil konstruovaný speciálně pro štípačky dřeva. Je vybaven vysokorychlostním režimem  (diferenciální zapojení).  Rychlost pohybu klínu lze opakovaně přepínat během práce. Např. zpočátku nižší rychlost s maximální silou, která zaručí snadné roztržení polena. Další pohyb pro oddělení částí polena není příliš náročný na sílu, lze tedy přepnout na vyšší  rychlost. Pokud opět nastane potřeba vyšší síly např. pro projetí suku, opět se přepne na nižší rychlost s maximální silou. Po krátkém zácviku obsluhy je tento způsob práce velmi efektivní. Průtok 80l/min., pojistný ventil. Těleso litina, šoupátko tvrdochrom. Vyrobeno v systému QMS ISO 9001. Aretace ovládací páky v poloze pro zpětný pohyb pístu hydr. válce,po dosažení horní (zpáteční)  koncové polohy pístu se rozvaděč vlivem nárůstu tlaku v systému automaticky vrací do neutrální  polohy. Vše je uvnitř rozvaděče, není třeba konstruovat jakýkoliv mechanizmus pro vypínání rozvaděče v koncové poloze. Vypínací tlak je nastavitelný 70 - 140 bar. Součástí rozvaděče je rovněž pojistný ventil nastavitelný do 250 bar.

Lze dodat s hydr. přípojkami - kolínka, hrdla, šroubení (nejsou v ceně)

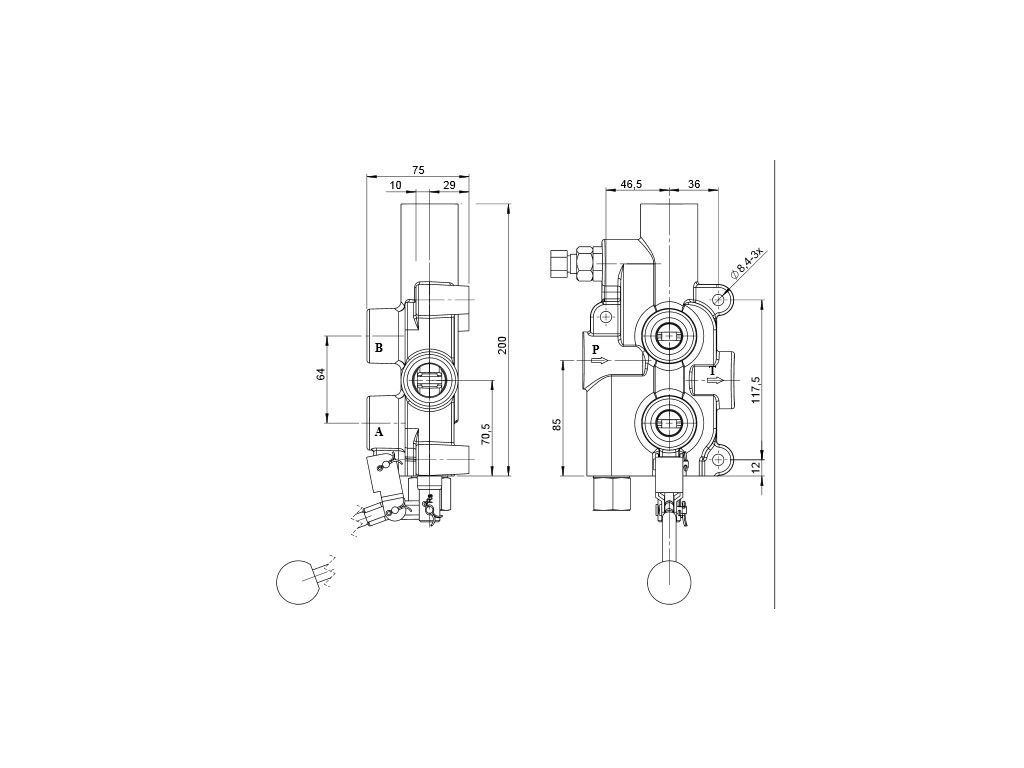

Rozměry závitů:P,T  G3/4",   A,B  G1/2"

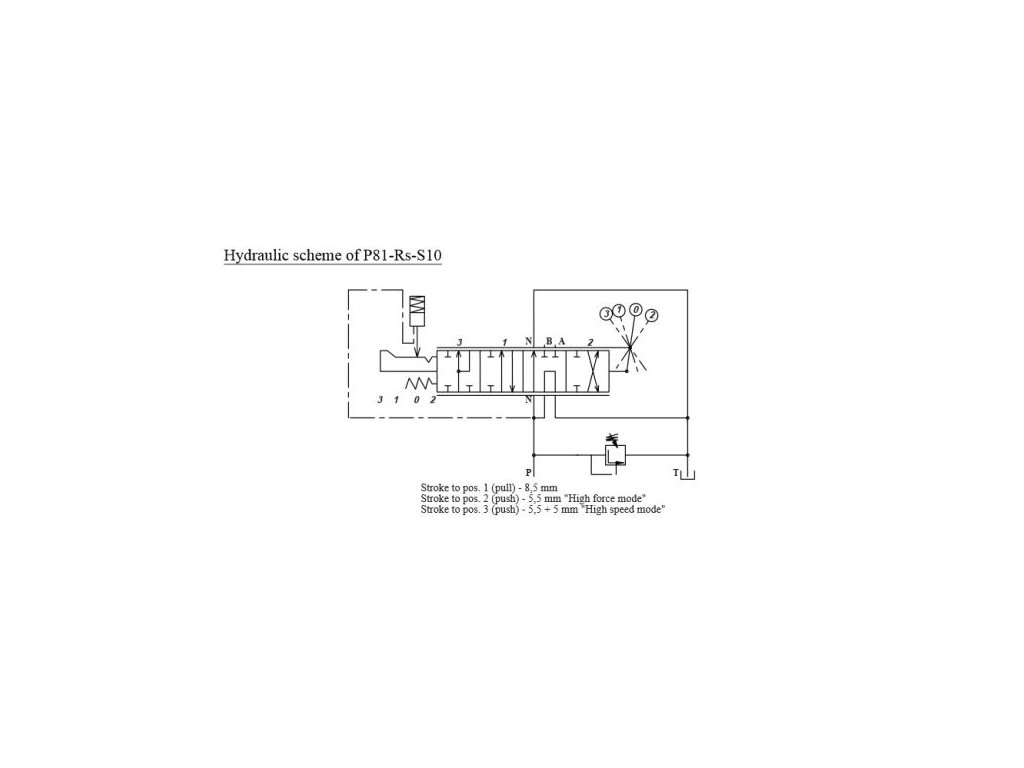

Rozvaděč "turbo" má o jednu polohu víc, je to vysokorychlostní režim. Při chodu pístu naprázdno (než štípací klín z výchozí polohy dojede k polenu) nebo při potřebě menší síly pro štípání se do právě plněné komory hydr. válce kromě oleje dodávaného čerpadlem přivádí také olej z právě vypouštěné komory válce (diferenciální zapojení). Dosáhne se tak vyšší rychlosti pístu za cenu menší síly. Když v průběhu štípání nastane potřeba zvýšené síly, ovládací páka se jen přesune do vedlejší polohy a píst působí plnou silou v normálním režimu. Návrat pístu do výchozí polohy je u obou rozvaděčů stejný - páka se jen přesune do polohy pro vratný pohyb, kde zůstane zaaretována do okamžiku, kdy píst hydr. válce dosáhne koncové polohy ve válci. V tomto okamžiku se vlivem nárůstu tlaku v hydr. systému automaticky uvolní aretace ovládací páky z polohy pro vratný pohyb a rozvaděč se přepne do neutrální polohy.
